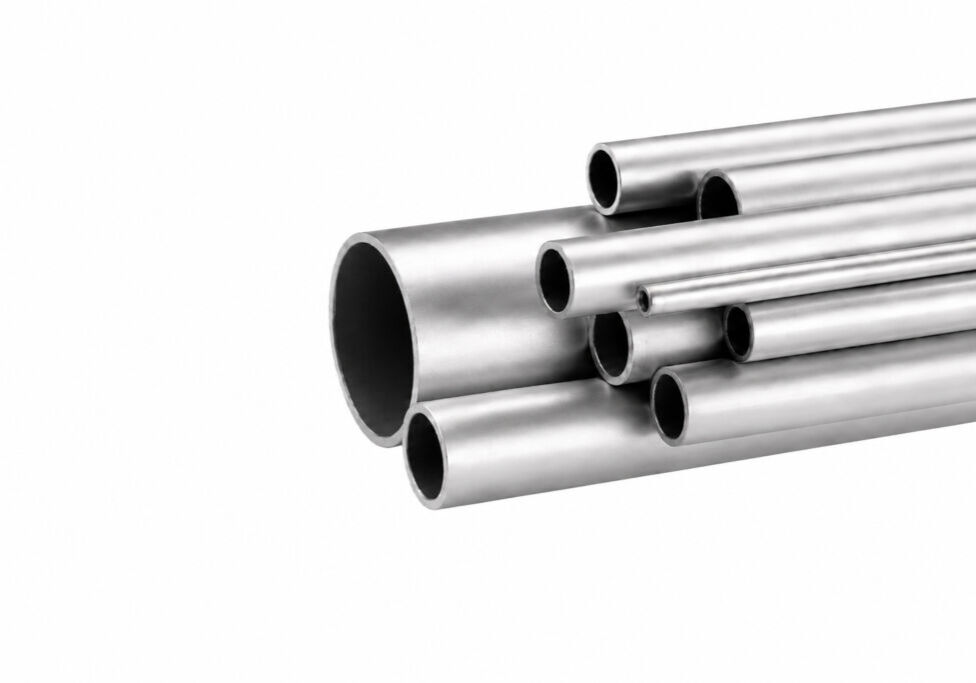

Kiedy stosuje się rury stalowe ocynkowane bezszwowe?
Rury do układów hydraulicznych
W hydraulice siłowej rury precyzyjne ocynkowane odpowiadają za bezpieczny przepływ cieczy pod wysokim ciśnieniem. Ze względu na wysokie ciśnienia kluczowym parametrem jest tu grubość ścianki. Dobiera się ją precyzyjnie do przewidywanych obciążeń roboczych. Bezszwowa konstrukcja gwarantuje zwiększoną wytrzymałość. Jest to bardzo ważne przy dynamicznie działających układach.
Rury do pneumatyki
W systemach pneumatycznych rury te są wykorzystywane do zastosowań, wymagających większej wytrzymałości niż oferują standardowe rozwiązania do rozprowadzenia powietrza. Wysoka podatność na gięcie, spowodowana brakiem szwu oraz stabilność wymiarowa sprawiają, że chętnie stosuje się je do łączenia podzespołów wewnątrz maszyn o napędzie pneumatycznym. Ze względu na niższe ciśnienia niż w hydraulice, często stosuje się warianty o mniejszej grubości ścianki. Pozwala to zoptymalizować masę instalacji. Powłoka galwaniczna zabezpiecza przewody przed wilgocią, występującą w układach pneumatycznych. Ocynk chroni także rurę z zewnątrz przed korozją.
Zastosowanie w maszynach, liniach technologicznych i instalacjach przemysłowych
W przemyśle ważna jest niezawodność, dlatego wiele firm wybiera rury hydrauliczne ocynkowane do maszyn i linii produkcyjnych. Takie rury dzięki brakowi szwu dobrze znoszą codzienną eksploatację. Sprawdzają się oczywiście w instalacjach, które pracują pod stałym obciążeniem.
Rura stalowa ocynkowana jest często stosowana w halach produkcyjnych. Dobrze radzi sobie w środowisku z wilgocią i pyłem. To dobry wybór do przesyłu szerokiej gamy mediów. Zwłaszcza tam, gdzie liczy się trwałość całej instalacji.
W wielu zastosowaniach przemysłowych wybiera się właśnie takie rury hydrauliczne stalowe. Są one o wiele mocniejsze od standardowych rur, co gwarantuje stabilną pracę. Ocynk daje tu dodatkową ochronę. Produkt ten jest również dostępny w szerokim zakresie fi (średnic).
Kiedy rura ocynkowana sprawdza się lepiej niż zwykła rura stalowa?
Warto ją wybrać wtedy, gdy instalacja ma kontakt z wilgocią. Także wtedy, gdy rura pracuje w trudniejszych warunkach. W takich sytuacjach rura ocynkowana ma przewagę nad zwykłą stalą. Jest lepiej zabezpieczona przed korozją i można ją stosować bez konieczności lakierowania.
Rura stalowa ocynkowana to dobry wybór do układów, które mają działać długo i bez częstych wymian. Sprawdza się tam, gdzie ważna jest trwałość, ale budżet ma znaczenie. To rozwiązanie pośrednie między zwykłą stalą a nierdzewką.
Jeśli układ pracuje pod ciśnieniem, warto rozważyć rury hydrauliczne ocynkowane. Jeśli liczy się wytrzymałość i odporność na warunki pracy, dobrym wyborem będą też rury hydrauliczne stalowe. Ostateczny dobór zależy od medium, ciśnienia i środowiska pracy.
Właściwości rur stalowych ocynkowanych bezszwowych
Odporność na korozję dzięki warstwie cynku
Dzięki ocynkowi stal jest lepiej zabezpieczona przed korozją z zewnątrz, jak i wewnątrz. W praktyce oznacza to mniej problemów w czasie eksploatacji i większą trwałość całego układu. Te właściwości mają duże znaczenie w codziennej pracy instalacji. Dobrze dobrana rura może dłużej zachować swoje parametry.
Odporność na uszkodzenia mechaniczne i pracę pod ciśnieniem
W instalacjach technicznych ważna jest odporność na uszkodzenia. Rury muszą dobrze znosić obciążenia. Muszą też pracować stabilnie pod ciśnieniem. Dlatego tak często wybierana jest mocna rura stalowa bezszwowa.
Duże znaczenie ma tu wytrzymałość materiału. Stal dobrze radzi sobie w wymagających warunkach. Sprawdza się w układach, gdzie instalacja jest narażona na drgania lub zmienne obciążenia. Jednolita struktura materiału zwiększa bezpieczeństwo pracy i zmniejsza ryzyko awarii w czasie eksploatacji.
Trwałość i stabilność wymiarowa
Oprócz tego, że rury muszą być mocne, ważne jest też, aby były dokładnie wykonane. Dobra rura stalowa powinna utrzymywać swoje właściwości nawet podczas intensywnego użytkowania. To szczególnie istotne w systemach, które muszą działać bez przestojów. Rury stalowe precyzyjne powinny mieć taką samą średnicę na całej długości. Dokładność wymiarów sprawia, że dobrze współpracują z armaturą przewidzianą do ich łączenia.
Jak dobrać rurę stalową ocynkowaną do instalacji?
Średnica rury – na co zwrócić uwagę?
Dobór właściwej średnicy jest kluczowym parametrem. Wraz z grubością ścianki odpowiada za ilość cieczy, swobodnie przepływającej podczas pracy. W hydraulice rozmiar rury podaje się zwykle jako średnica zewnętrzna x ścianka w mm. Przykład to 12 x 1,5. Najczęściej takim zapisem podaj się średnicę rur w katalogach branżowych. Czasami można jednak spotkać się z zapisem 12 x 9 gdzie drugi parametr to średnica wewnętrzna - jest to jednak rzadkością.
Zbyt mała średnica powoduje wzrost oporu przepływu wewnątrz rury. Obniża to znacząco efektywność energetyczną całego układu oraz przyczynia się do wielu szkodliwych efektów, między innymi; wzrostu temperatury, uszkodzeń przewodów czy pienienia się cieczy roboczych.
Dokładamy wszelkich staranności do kompleksowej pomocy w doborze wszystkich niezbędnych parametrów rur hydraulicznych. Skontaktuj się z nami telefonicznie lub przyjedź osobiście.
Grubość ścianki i dopasowanie do ciśnienia roboczego
| Średnica zewnętrzna rury Ø (mm) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ciśnienie nominalne PN (bar) | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 42 | |
| 100 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2,5 | 2,5 | Grubość ścianki (mm) |
| 160 | 1 | 1 | 1 | 1 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | |||
| 250 | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4 | |||
| 315 | 1 | 1,5 | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 5 | ||||||
| 400 | 1,5 | 1,5 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 5 | 5 | |||||||
| 630 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | |||||||||||||
Dobór rury do warunków pracy i rodzaju medium
Dobra rura stalowa ocynkowana musi pasować do warunków pracy. Liczy się medium, temperatura oraz ciśnienie robocze i skoki ciśnienia. To ważne, gdyż katalogowe wartości ciśnienia są liczone dla określonych warunków. Zwykle dla prostych odcinków rur i według konkretnej metody obliczeń.
Końcowy dobór warto potwierdzić z dostawcą lub producentem. Szczególnie wtedy, gdy układ pracuje dynamicznie, ma duże wahania ciśnienia albo trudne medium. Taki dobór jest bezpieczniejszy. I po prostu bardziej praktyczny. Skontaktuj się ze specjalistą Euroflex.
Po lewej stronie widoczny szef (zgrubienie punktowe) i nierówne wnętrze rury. Po prawej brak szwu (zgrubienia) oraz gładka powierzchnia wewnątrz rury.
Po lewej rura gięta, po prawej rura prosta.
Na co zwrócić uwagę przy zamówieniu rur stalowych ocynkowanych?
Dostępne wymiary i dopasowanie do układu
Przy zamówieniu rur stalowych ocynkowanych najpierw trzeba określić dokładny wymiar rury. Najbezpieczniej podać średnicę zewnętrzną, grubość ścianki i długość odcinka, np. 20 × 2 mm.
Sam zapis „fi 20” może być niewystarczający. Rura stalowa musi pasować do złączek, obejm, uchwytów, giętarki i miejsca montażu. W układach hydraulicznych znaczenie ma też ciśnienie robocze oraz rodzaj medium.
Przed zakupem warto sprawdzić:
- średnicę zewnętrzną rury,
- grubość ścianki,
- długość handlową lub wymaganą długość cięcia,
- kompatybilność z armaturą,
- wymagane ciśnienie pracy,
- dostępność dokumentacji technicznej.
Dobrze dobrane rury stalowe skracają montaż i zmniejszają ryzyko problemów przy uruchomieniu instalacji.
Jakość powierzchni i zgodność z armaturą
W rurach stalowych ocynkowanych ważna jest nie tylko stal, ale też jakość powłoki cynkowej. Powierzchnia powinna być równa, zabezpieczona i dopasowana do warunków pracy.
Do sprawdzenia przed zamówieniem:
- typ powłoki cynkowej,
- stan powierzchni zewnętrznej,
- zabezpieczenie wnętrza rury,
- zgodność z typem złączek,
- możliwość gięcia lub dalszej obróbki,
- dostępność certyfikatu lub karty technicznej.
Rura stalowa ocynkowana dobrana pod armaturę ułatwia montaż i ogranicza ryzyko nieszczelności.
Powtarzalność parametrów i wsparcie producenta / dostawcy
Przy większych lub powtarzalnych zamówieniach liczy się powtarzalność parametrów. Każda partia rur powinna mieć te same wymiary, ten sam standard wykonania i zgodne właściwości techniczne.
To ważne w produkcji, serwisie maszyn, hydraulice siłowej i instalacjach technicznych. Jeżeli rury stalowe są zamawiane regularnie, dostawca powinien zapewnić stabilną dostępność wymiarów i dokumentacji.
Dobry producent lub dostawca powinien pomóc określić:
- właściwy wymiar rury,
- odpowiednią grubość ścianki,
- rodzaj powłoki,
- wymagany gatunek stali,
- ciśnienie robocze,
- wymagane dokumenty odbiorowe.
W praktyce oznacza to mniej pomyłek, mniej przestojów i łatwiejsze utrzymanie ciągłości produkcji lub serwisu.
FAQ
Czy rury stalowe ocynkowane bezszwowe nadają się do hydrauliki siłowej?
Tak, ale tylko jeśli rury są dobrane odpowiednio do pracy określonym zakresie ciśnienia i są odpowiednio zainstalowane.
Nie każda ocynkowana rura stalowa jest dobra do takich zastosowań. Trzeba sprawdzić jej średnicę, grubość ścianki, rodzaj stali, normy produkcji i jakie ciśnienie wytrzyma.
Czym różni się rura ocynkowana od nierdzewnej?
Rura ocynkowana to rura stalowa zabezpieczona warstwą cynku. Cynk chroni stal przed korozją i dobrze sprawdza się w wielu zastosowaniach technicznych.
Rura nierdzewna jest wykonana ze stali nierdzewnej. Ma wyższą odporność na korozję bez dodatkowej powłoki cynkowej.
W praktyce rury ocynkowane wybiera się często do standardowych układów technicznych, a rury nierdzewne tam, gdzie występują bardziej wymagające warunki pracy.
Jak dobrać średnicę rury?
Średnicę rury należy dobrać do przepływu, ciśnienia, rodzaju medium i armatury. W zamówieniu najlepiej podać nie tylko średnicę, ale pełny wymiar: średnica zewnętrzna × grubość ścianki.
Przykład: zamiast „rura fi 20” lepiej podać rura stalowa ocynkowana 20 × 2 mm.
Jakie normy muszą spełniać rury hydrauliczne ocynkowane?
Podstawową normą dla rur precyzyjnych stosowanych w hydraulice i pneumatyce jest EN 10305-4. Określa ona rygorystyczne warunki dostawy, tolerancje wymiarowe oraz wymagania dotyczące stanu powierzchni. Rury te muszą charakteryzować się wysoką czystością wewnętrzną oraz odpowiednią plastycznością, co potwierdzają atesty hutnicze 3.1 dołączane do produktów.
Co oznaczają fi, DN i mm przy doborze rury?
Fi to potoczne oznaczenie średnicy. Może jednak prowadzić do pomyłek, jeśli nie wiadomo, czy chodzi o średnicę zewnętrzną, czy wewnętrzną.
DN oznacza średnicę nominalną. Nie zawsze odpowiada dokładnemu wymiarowi rury w milimetrach. Należy tu brać pod uwagę tolerancję wymiarową.
mm to wymiar w milimetrach. Przy zamawianiu rur stalowych najbezpieczniej podawać wymiar w mm, np. 18 × 1,5 mm, 20 × 2 mm albo 25 × 2,5 mm.
Czy każda rura stalowa ocynkowana nadaje się do pracy pod ciśnieniem?
Nie. Nie każda rura stalowa ocynkowana może pracować pod określonym ciśnieniem.
Do pracy ciśnieniowej trzeba dobrać rurę o odpowiedniej grubości ścianki, właściwym gatunku stali i potwierdzonym ciśnieniu roboczym. Ważna jest też norma wykonania oraz zgodność z armaturą.
Jeżeli rura ma pracować w hydraulice siłowej lub innym układzie ciśnieniowym, dobór należy oprzeć na danych technicznych, a nie tylko na nazwie produktu.
